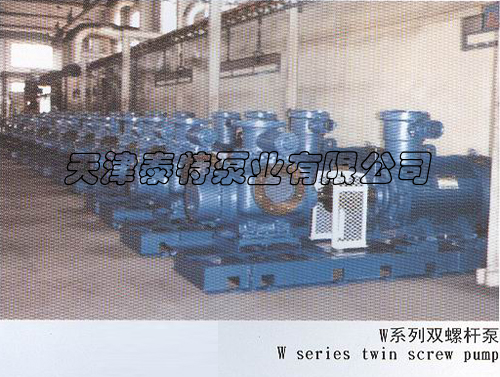

W.V系列双螺杆泵
[W.V系列双螺杆泵的特点]
无搅动、无脉动、平稳地输送各种介质，由于泵体结构保证泵的工作元件内始终存有泵送液体作为密封液体，所有的泵有很强的自吸能力，且汽液混输。
泵的特殊设计保证了泵有高的吸入性能即很小的NPSHr值。
采用独立的润滑的外置轴承，允许输送各种非润滑性介质。
采用同步齿轮传动，传动零件互不接触，即使短时间干转也没有危险（≤1-2min）
卧式、立式、带加热套等各种结构形式齐全，可输送各种清洁的不含颗粒的低粘度或高粘度介质，选择正确的材质，可以输送许多腐蚀性介质。
[性能范围]
可输送各种不含固体颗粒的介质。
介质粘度：1—1500mm2/s,降低转速粘度可达3x106mm2/s
压力范围：0—4.0MPa
流量范围：1-2000m3/h
温度范围：-15℃-280℃
[应用]
造船：用作船用装载泵、扫仓泵、船用压载泵、主机润滑油泵、燃油输送泵、燃油喷射泵、货油泵等。
热电厂：重油及原油输送泵、重油燃油泵等。
化工：用作各种酸碱盐液以及树脂、颜料、油墨、油漆、甘油、石蜡的输送泵。
炼油厂：用以输送各种加热油、沥青油、焦油、乳胶液、沥青、及用作油轮、油池、油罐车等各种油品的装载及卸载。
食品：用于酒厂、食品厂、糖厂、罐头厂等。输送酒精、蜂蜜、糖汁、牙膏、牛奶、奶油、酱油、植物油、动物油、葡萄酒等
油田：输送各种油品、原油等。
例如：W6.4(5)ZK100Z1M1W73
W-系列代码
6.4(5)—规格及品种代码
ZK—型式代码
100—螺旋导程（mm）
Z1—加热方式代码
M1—密封形式代码
W73—材料代码
[型式代码说明]
W.V系列双螺杆泵共有Z、ZK、Zi、三种主要结构形式。
Z—长轴结构一般采用填料密封、双端面机械密封或金属波纹管密封时选用，工作介质温度超过150℃--200℃时选用
ZK—短轴结构 采用机械密封，介质温度<120℃。
Zi—内置轴承结构：采用机械密封，介质温度<80℃。只适用于润滑性介质的输送。
[泵加热方式代码说明]
W.V系列双螺杆泵泵体加热方式，根据泵体是铸件还是焊接件的不同而不同。
焊接结构的泵体的加热，全部采用泵体压出部位的圆周部分加热，即泵体中段部分加热的方式，铸造结构泵的所有泵体的加热，不同的规格采用不同的加热方式，详见下表：
|
代码 |
泵体加热方式 |
泵型号 |
|
Z0 |
泵中段部分加热 |
W3.2Z W3.2ZK W4.2Z W4.2ZK W5.2Z W5.2ZK W6.5Z W6.5ZK W7.3Z W7.3ZK W7T.3Z W7T.3ZK W8.5Z W8.5ZK W9.3ZK W10.1Z |
|
Z1 |
泵体下半部分带加热套 |
W4.1Z W5.1Z W7T.2Z W4.1ZK W5.1ZK W7T.2ZK W5.1Zi W7T.2Zi |
|
Z2 |
泵体下半部分带扩展式加热套 |
W2.1Z W3.1Z W7.2Z W2.1ZK W3.1ZK W7.2ZK W7.2Zi |
|
Z3 |
泵体内通入蛇型加热管 |
W6.4Z W8.4Z W9.2Z W6.4ZK W8.4ZK W9.2ZK W6.4Zi W8.4Zi W9.2Zi |
注：不带加热的泵体代码省略。V型立式泵没有加热方式。
[密封形式代码的说明]
根据泵的结构不同，密封形式也不同。
|
结构 |
密封形式 |
密封形式代码 |
备注 |
|
Z |
填料密封 |
M0 |
温度<200℃ |
|
单端面机械密封 |
M1 |
温度<180℃ |
|
双端面机械密封 |
M2 |
温度<200℃ |
|
金属波纹管机械密封 |
Mb |
温度<320℃ |
|
ZK |
单端面机械密封 |
M1 |
温度<120℃ |
|
Zi |
单端面机械密封 |
M3 |
温度<80℃ |
[选泵注意事项]
1、 首先要了解泵的实际工作温度，如果泵的工作温度<120℃，最好选用ZK结构。
2、 如果泵输送介质具有很好的润滑性，如润滑油、食用油，则选用Zi结构的泵是最可靠最经济的。
3、 根据泵输送介质在工作温度下的粘度，选用泵的转速n:一般v≤1000mm2/s,n=1450r/min是最好的，
当v=1000mm2/s—1500mm2/s时，请慎重考核汽蚀余量值，当v>1500mm2/s时，请与厂家联系，专业技术人员为您提供满意的服务。
4、 从W,V系列双螺杆泵性能表上，初步选定您所需要的流量、压力所对应的泵的规格品种。
5、电机选定：选择>轴功率的标准电机 即轴功率xK(系数) |
